AEconversion AEDL-UH Logger Mit dem AEcenversion Datenlogger AEDL-UH können Sie bis zu 50 Microwechselrichter überwachen und gleichzeitig bis zu 2 Jahre die Daten speichern. Die Datenabfrage kann im Bereich von 1 Minute bis 60 Minuten individuell programmiert werden. Folgende Daten können gespeichert werden: aktuelle Leistung, aktueller Ertrag, System-Status. Die Daten werden auf dem LC-Display dargestellt. Sie können die Daten auf einem USB-Speicher kopieren und mittels der Auswertesoftware grafisch darstellen. Eine Produktübersicht erhalten Sie hier. Schnittstellen: RS485 PLC USB Speicher Eingänge: Nom. AC Spannung: 230 VAC Nom. AC Spannungsbereich: 184 - 264 VAC AC Strom: 25 mA AC Frequenz: 50 / 60 Hz Max. Strom: 16 A Gehäuse: Abmessungen (L / B / H): 100 / 65 / 90 Gewicht: 0,3 kg Schutzklasse: IP 20

SMA Emeter-20 SMA ENERGY METER Universelle Messwerterfassung für intelligentes Energiemanagement Die leistungsfähige Mess-Lösung für intelligentes Energiemanagement in PV-Anlagen mit SMA Geräten. Das SMA Energy Meter ermittelt phasengenau und saldierend elektrische Messwerte und kommuniziert diese über Ethernet im lokalen Netzwerk. So können sämtliche Daten zu Netzeinspeisung und Netzbezug oder auch zur PV-Erzeugung von anderen PV-Wechselrichtern mit hoher Genauigkeit und Frequenz an die SMA Systeme übermittelt werden. Die Kombination mit dem SMA Energy Meter stellt in allen Fällen eine ideal abgestimmte Systemkonfiguration dar, welche die höchste Performance und Stabilität für die beste Kosteneinsparung und Eigenverbrauchserhöhung sicherstellt.

SMA Home Manager 2.0 Der Sunny Home Manager 2.0 überwacht alle Energieflüsse im Haushalt, erkennt automatisch Einsparpotenziale und ermöglicht die effiziente Solarenergienutzung. Ab April 2017 vereint der neue Sunny Home Manager 2.0 die Funktionen aus dem Sunny Home Manager Bluetooth und dem SMA Energy Meter in einem Gerät. Damit wird intelligentes Energiemanagement noch einfacher und kostengünstiger. IHRE VORTEILE INTELLIGENTES ENERGIEMANAGEMENT UND LEISTUNGSMESSUNG IN EINEM GERÄT  Geringere Systemkosten durch weniger Komponenten Energieflüsse im Haushalt messen und prognosebasiert steuern EINFACH UND SCHNELL INSTALLIEREN  Plug-and-play Konfiguration nach Installation im Schaltschrank Niedriger Installationsaufwand spart Zeit und Kosten ZUKUNFTSFÄHIGE KOMMUNIKATIONSVERBINDUNGEN  Über Standard-Schnittstellen EEBus und SEMP mehr intelligente Verbraucher einbinden Kompatibilität mit kostengünstigen Standard-WLAN-Funksteckdosen ermöglicht Steuerung von einfachen Verbrauchern EIGENE VERBRAUCHSGEWOHNHEITEN BEOBACHTEN EINSPARPOTENZIALE AUFDECKEN Wie viel Energie benötigen Geschirrspüler, Waschmaschine und Trockner?Wie viel mehr Energie verbraucht ein alter Kühlschrank im Vergleich zu einem Kühlschrank der Energieeffizienzklasse A++?Wie viel Solarstrom produziert eine PV-Anlage an einem sonnigen Tag?Mit allen wichtigen Haushaltsverbrauchern verbunden, optimiert der Sunny Home Manager 2.0 den Energieverbrauch im Haushalt: Flexibel verwendbare Haushaltsgeräte schaltet er automatisch dann an, wenn die Sonne Energie liefert – der erste Schritt zu reduzierten Stromkosten und energiebewussterem Verhalten. DAS BIETET DER SUNNY HOME MANAGER 2.0 Übersichtliche Darstellung der wichtigsten Energieflüsse im HaushaltEnergiebilanz mit PV-Erzeugung, direktem Verbrauch, Laden/Entladen der BatterieAnzeige des verwendeten Energiemixes für einzelne Haushaltsgeräte (Strom aus PV, Batterie, Netz)Anzeige von Leistungs- und Energiewerten mit unterschiedlichen DarstellungsmöglichkeitenPV Ertragssicherung durch grundlegende Anlagenüberwachung ENERGIEBILANZ Die Auswertungsseite stellt die Energiebilanz für einen gewünschten Zeitabschnitt dar. Sie ermöglicht Analysen von Erzeugung, Verbrauch und Eigenverbrauch sowie der Batterienutzung. ENERGIEMANAGEMENT GANZ EINFACH ENERGIEMANAGEMENT MIT SMA SMART HOME REDUZIERT AUTOMATISCH DIE STROMKOSTEN Sobald alle Energieflüsse im Haushalt bekannt sind, übernimmt der Sunny Home Manager 2.0 die Aufgabe, für die er entwickelt wurde... Energie managen. Durch seine Verbindung mit den relevanten Haushaltsgeräten, dem optionalen Batteriespeicher und der PV-Erzeugung weiß der Sunny Home Manager 2.0 jederzeit, wie viel Energie verfügbar ist und wo sie benötigt wird. Mit Hilfe einer Wetterprognose aus Internetdaten und individueller Anpassung an die lokalen Gegebenheiten kann er die Sonneneinstrahlung für einige Stunden genau vorhersagen und die verbundenen Haushaltsgeräte so mit kostengünstiger PV-Energie versorgen. Dank der selbstlernenden Funktion des Sunny Home Managers läuft beispielsweise die Wärmepumpe genau dann, wenn die Sonne ausreichend scheint und der notwendige Strom auch wirklich aus solarer Erzeugung gedeckt werden kann. Das Online-Portal Sunny Portal zeigt den Status der PV-Anlage und Prognosen für Energieverfügbarkeit und Verbrauch. Für die Haushaltsgeräte, die der Sunny Home Manager 2.0 in seiner Energieplanung berücksichtigt, wird der eingeplante Betriebszeitraum angegeben. So weiß man zum Beispiel, dass die Waschmaschine um 16:00 Uhr am Nachmittag fertig sein wird und dass die Wäsche überwiegend mit Sonnenstrom gewaschen wird. Darüber hinaus gibt es Tipps, wie die verfügbare PV-Energie noch verwendet werden könnte.Die Diagramme im Sunny Portal zeigen die verbundenen Haushaltsgeräte mit ihrem Stromverbrauch und Betriebsdaten: So kann man genau sehen, wann etwa die Spülmaschine vom Sunny Home Manager gestartet wurde, oder mit wie viel Sonnenstrom die Wärmepumpe im letzten Monat gelaufen ist. Die Verbraucherbilanz gibt einen Überblick über Betriebszeit, - dauer und Verbrauch der automatisch gesteuerten Geräte im Energiemanagement sowie den dabei eingesetzten Energiemix. IDEALER PARTNER FÜR PROFESSIONELLES MONITORING SUNNY PORTAL PROFESSIONAL PACKAGE FÜR MEHR ANLAGENDETAILS UND EINE HÖHERE PERFORMANCE Die Kombination aus Sunny Portal Professional Package und Sunny Home Manager 2.0 ist ideal für das professionelle Monitoring von Anlagen im Leistungsbereich zwischen 5 kWp und 50kWp geeignet. Nutzer können zusätzlich die relevantesten DC- und AC-Messwerte der Wechselrichter auslesen und Rückschlüsse auf Leistung und Ertrag ziehen. Mit dem Sunny Portal Professional Package werden die Anlagendaten in 5-Minuten-Auflösung dargestellt und bieten so noch detailliertere Informationen. Anhand der ausführlichen Energiebilanz können Anlagenbetreiber ihre tägliche Energienutzung noch genauer analysieren und viel über ihr Verbrauchsverhalten lernen. INTELLIGENT ENERGIE SPAREN STEUERUNG VON HAUSHALTSGERÄTEN Energie lässt sich insbesondere dann einsparen, wenn der Sunny Home Manager 2.0 den Sonnenstrom nach seiner Einplanung auf die Haushaltsgeräte verteilen kann. Besonders günstig ist es, wenn die großen Stromverbraucher im Haushalt berücksichtigt werden können. Damit der Sunny Home Manager 2.0 auf die Geräte zugreifen kann, bietet SMA unterschiedliche Lösungen: An- und Ausschalten von beliebigen GerätenDer Sunny Home Manager 2.0 ist kompatibel mit ausgewählten WLAN Funksteckdosen aus dem Elektronikhandel (siehe Zubehör).Die Funksteckdosen schalten Geräte über Steuersignale vom Sunny Home Manager 2.0 an und aus. Der Sunny Home Manager misst den Stromverbrauch und merkt sich genau, wie viel Strom das Gerät wie lange gebraucht hat.Für eine Steuerung im Energiemanagement eignen sich beispielsweise Waschmaschine, Geschirrspüler, Trockner, Heizstäbe, Pumpen und vieles mehr.Funksteckdosen sind in verschiedenen Länderversionen verfügbar. Nähere Informationen finden Sie ab April 2017 in unserem Planungsleitfaden SMA Smart Home. INTELLIGENTE VERBRAUCHER MIT DIREKTER DATENVERBINDUNG Die Zukunft ist der vernetzte Haushalt. SMA ermöglicht mit einigen Kooperationspartnern bereits die Kopplung des Sunny Home Managers 2.0 mit großen Haushaltsgeräten, die ganz automatisch Informationen für das Energiemanagement austauschen:Einfach per Plug-and-play installieren ... und schon stimmt sich die intelligente Wärmepumpe mit dem Sunny Home Manager 2.0 ab, wann der günstigste Zeitpunkt ist, um die Wohnung mit Sonnenstrom zu heizen. Kooperationspartner im SMA Smart Home Stiebel Eltron WärmepumpenKompatibilitätsliste siehe Planungsleitfaden “SMA Smart Home” (verfügbar im April 2017).MENNEKES AMTRON® Wand-Ladestationen (Modelle Premium/Xtra)Hausgeräte mit dem EEBUS Kommunikationsstandard (z.B. Bosch-Siemens Hausgeräte) Immer mehr steuerbare Geräte integrieren den EEBUS Standard für Energieeffizienz. Genaue Informationen zu kompatiblen Geräten und dem Setup liefern die jeweiligen Hersteller. ENERGIE INTELLIGENT SPEICHERN ENERGIE DANN SPEICHERN, WENN ES SICH AM MEISTEN LOHNT Nach der in Deutschland geltenden Wirkleistungsbegrenzung müssen PV-Anlagen mit Batteriespeicher die PV Wechselrichter abregeln, wenn mehr als 50 % der installierten PV Leistung (kWp) ins Netz eingespeist werden würden. Mit seiner PV-Erzeugungsprognose und dem gemessenen Haushaltverbrauch weiß der Sunny Home Manager 2.0 genau, ob er beispielsweise in der Mittagszeit abregeln muss. Denn auch wenn an sonnigen Tagen bis zu 100% PV-Leistung verfügbar wäre, wenn niemand zu Hause ist, der diesen Strom verbrauchen könnte, muss alles über 50 % weggeworfen werden. Um den wertvollen PV-Strom dennoch nutzen zu können, ist es am besten, diesen in der Batterie zu speichern. Damit kann man dann abends mit praktisch kostenloser Energie den Fernseher betreiben oder das Abendessen kochen. überschüssigem PV-Strom zu füllen, steuert der Sunny Home Manager 2.0 den Batteriewechselrichter so, dass möglichst viel abzuregelnde PV-Energie aus der Mittagspitze in die Batterie geladen werden kann. Die Energiekosten sinken durch die maximale Nutzung des günstigen PV-Stroms.

Studer Xcom-232i Kommunikationsmodul Das Kommunikationsmodul Xcom-232i welche mit einer seriellen RS-232 Schnittstelle ausgerüstet ist, ermöglicht die Kommunikation mit einem aus einem oder mehreren Xtender/n, VarioTracks oder VarioStrings bestehenden System.Es ist dabei möglich alle Daten welche auf dem Graphik-Display erscheinen (Spannung und Strom an der Batterie, Zustand der Hilfskontakte, u.s.w.) zu übermitteln und ebenso die Konfigurationsparameter zu ändern. Ein Xtender, VarioTrack oder VarioString System kann an verschiedene SCADA Kontroll- und Überwachungsgeräte (PC, programmierbare Logik-Controller, Mikrocontroller) angeschlossen werden. Aus technischer Sicht betrachtet ermöglicht die RS-232 Schnittstelle zum Beispiel die Datenübertragung mit einem GSM Modem, RS-232 Brücken zu TCP/IP oder auch mit FernWandler RS-422. Die Schnittstelle ist zudem galvanisch getrennt.Das Modul Xcom-232i ist ebenfalls mit einem System zur Speicherung der Systemdaten ausgerüstet (Datenlogger-Funktion)

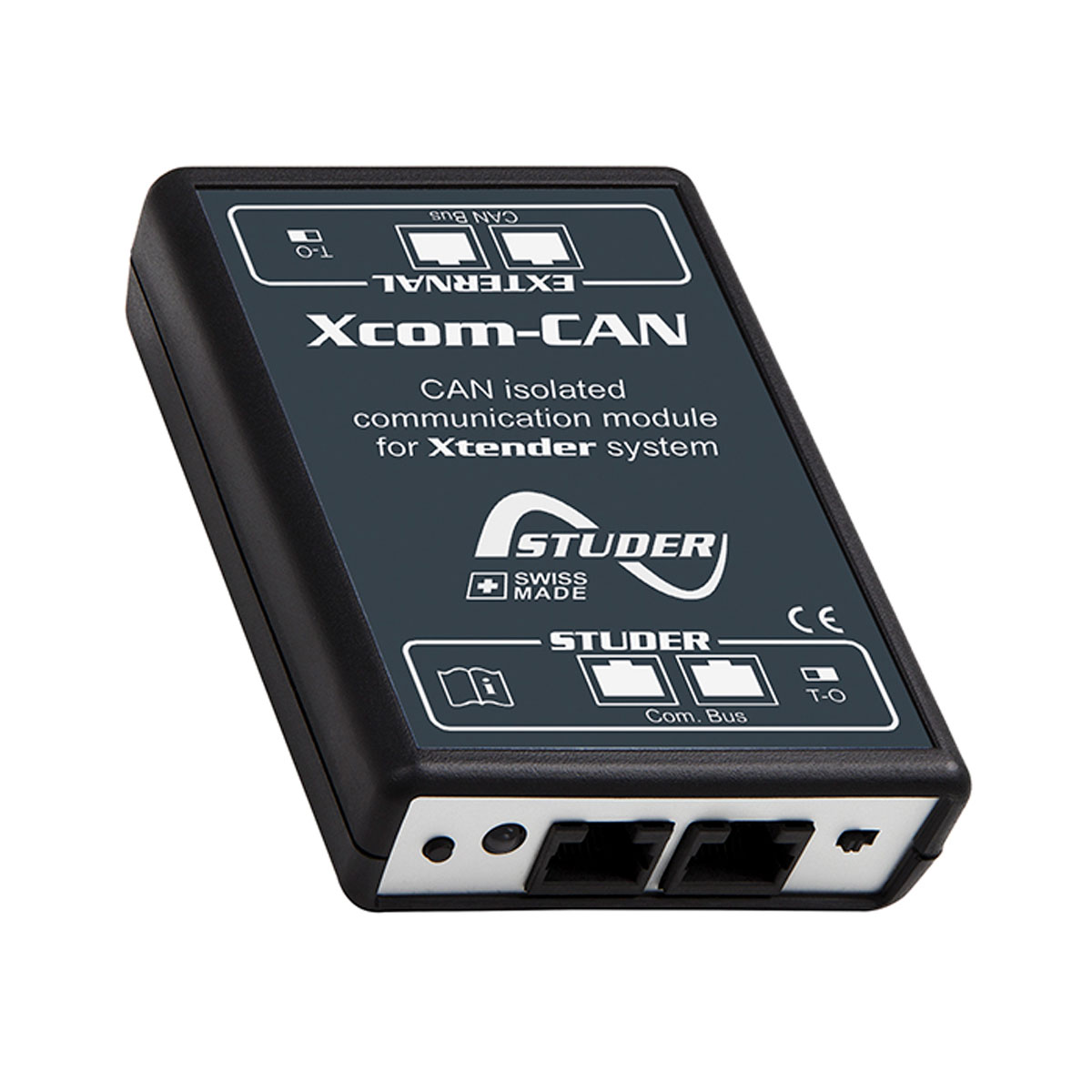

Studer Xcom-CAN Kommunikationsmodul Multi-Protokoll-Kommunikations-Satz für Xtender- und Vario-Systeme Dieses Tool ermöglicht die Kommunikation zwischen dem BMS, Lithium Batterie Management System, und den Produkten der Familie Xtender/VarioTrack/VarioString. Die Liste mit den zugelassenen Batterien (Hersteller) ist auf Anfrage bei Studer Innotec erhältlich. Mit der Xcom-CAN ist es auch möglich mit anderen CAN-BUS Geräten (PC, programmierbarer Automat, Mikroprozessor) und allen Xtender/Vario Produkten über ein proprietäres Protokoll zu interagieren. Zum Beispiel kann ein System über ein SCADA gesteuert werden und bietet somit Zugriff auf Systemdaten, Parametereinstellungen und gespeicherte Logdaten.

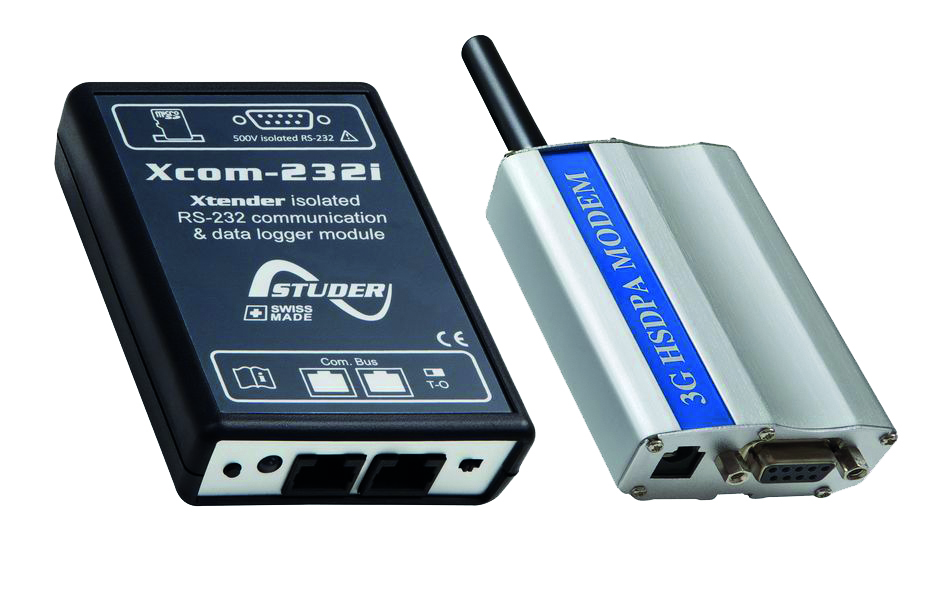

Studer Xcom-GSM Kommunikationssets über Internet Anlagen mit Xtender, VarioTracks und VarioString können auch mit Smartphones, Tabletts oder Computern über Internet kontrolliert, gesteuert und überwacht werden. An allen Anlagestandorten mit Internetzugang oder Mobiltelefonie (GSM) können die Kommunikationssysteme Xcom-LAN und Xcom-GSM viel für die Sicherheit, den Komfort und die Überwachung der Anlagen beitragen.  Studer Innotec bietet diese «Plug-and-Play» Lösung über einen sicheren Server und eine einfache, benutzerfreundliche Schnittstelle an. Die Schnittstelle ermöglicht alle Funktionen und Anzeigen genau gleich wie mit der Fernsteuerung RCC-02/03 vor Ort; einschliesslich  Zugriff zu allen Parametern, Echtzeitanzeigen der gemessenen Daten aller Systemeinheiten und auch den Zugriff auf alle Daten der letzten 30 Tage.  Mit dieser Lösung kann man zu jeder Zeit das Ereignisprotokoll einsehen, um die vom System gesendeten Nachrichten zu konsultieren. Diese Lösung ermöglicht es auch Alarme zu konfigurieren welche Meldungen über E-Mail oder SMS an eine oder mehrere Personen gesendet werden. Es wird auch gemeldet falls die Kommunikation nicht möglich wäre. Xcom-LAN oder Xcom-GSM? Studer Innotec bietet zwei verschiedene Kommunikationssets für den Systemzugang über Internet.  Die verfügbaren Kommunikationsmittel am Standort der Anlage bestimmen welches Set die bessere Lösung ist.   Wenn am Ort der Anlage ein Internetzugriff auf ein lokales Netzwerk (LAN) möglich ist, wählen Sie das Xcom-LAN Set. Falls diese Internetverbindung nicht besteht, jedoch ein GPRS oder 3G-Mobilfunknetz * vorhanden ist, ist das Xcom-GSM Set die richtig Wahl. * Die Kompatibilität sollte immer mit dem Mobiltelefon Netzbetreiber überprüft werden

Studer Xcom-LAN Kommunikationssets über Internet Anlagen mit Xtender, VarioTracks und VarioString können auch mit Smartphones, Tabletts oder Computern über Internet kontrolliert, gesteuert und überwacht werden. An allen Anlagestandorten mit Internetzugang oder Mobiltelefonie (GSM) können die Kommunikationssysteme Xcom-LAN und Xcom-GSM viel für die Sicherheit, den Komfort und die Überwachung der Anlagen beitragen.  Studer Innotec bietet diese «Plug-and-Play» Lösung über einen sicheren Server und eine einfache, benutzerfreundliche Schnittstelle an. Die Schnittstelle ermöglicht alle Funktionen und Anzeigen genau gleich wie mit der Fernsteuerung RCC-02/03 vor Ort; einschliesslich  Zugriff zu allen Parametern, Echtzeitanzeigen der gemessenen Daten aller Systemeinheiten und auch den Zugriff auf alle Daten der letzten 30 Tage.  Mit dieser Lösung kann man zu jeder Zeit das Ereignisprotokoll einsehen, um die vom System gesendeten Nachrichten zu konsultieren. Diese Lösung ermöglicht es auch Alarme zu konfigurieren welche Meldungen über E-Mail oder SMS an eine oder mehrere Personen gesendet werden. Es wird auch gemeldet falls die Kommunikation nicht möglich wäre. Xcom-LAN oder Xcom-GSM? Studer Innotec bietet zwei verschiedene Kommunikationssets für den Systemzugang über Internet.  Die verfügbaren Kommunikationsmittel am Standort der Anlage bestimmen welches Set die bessere Lösung ist.   Wenn am Ort der Anlage ein Internetzugriff auf ein lokales Netzwerk (LAN) möglich ist, wählen Sie das Xcom-LAN Set. Falls diese Internetverbindung nicht besteht, jedoch ein GPRS oder 3G-Mobilfunknetz * vorhanden ist, ist das Xcom-GSM Set die richtig Wahl. * Die Kompatibilität sollte immer mit dem Mobiltelefon Netzbetreiber überprüft werden
